信息識別技術在動態地磅中的應用

動態地磅作為一種自動稱重設備，適用于大流量、不間斷的稱重計量。 信息識別技術應用于動態地磅，使動態地磅實現了全自動無人值守，大大提高了動態地磅的稱重效率，為動態地磅的應用開辟了更加廣闊的前景。

一、簡介

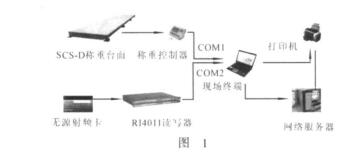

動態地磅是對汽車運輸車輛進行自動稱重計 量的檢斤設備。它的特點就是能夠動態稱量，即稱 重車輛不需在臺面上停止，以一定的速度勻速通過 臺面，就可以自動完成稱重過程。隨著計算機技術 的發展，特別是信息處理技術的發展，動態地磅的自動化程度得到了進一步的提高，由原來只對稱 重重量進行自動稱量，發展到通過信息自動識別系 統，對稱重車輛的其它信息（如車輛號碼）進行自 動識別，從而完成全自動稱重過程，達到地磅稱 重?zé)o人值守的目的。由于使用場合和目的的不同， 地磅稱重系統所需的信息也不盡相同，本系統主 要對稱重重量、過衡速度、過衡時間、車輛號碼、 發貨地點、收貨地點、貨物品種、駕駛員、計量員 等信息進行自動識別，由計算機進行處理，形成計 量稱重報表，從而達到自動化稱重的目的。原來由 于采用人工輸入車輛號碼等信息，極易造成差錯， 引起糾紛，并且效率低，值班人員的勞動強度大， 影響運輸車輛的正常稱重計量。采用信息自動識別 系統，動態地磅的效率大大提高，信息輸入的誤 差大大降低，滿足了連續性、大流量運輸車輛稱重 的需要。無人值守地磅系統組成框圖如圖1所 示，本系統主要由兩部分組成，即稱重數據的自動獲取和其它信息的自動識別，下面分別予以介紹。

二、稱重數據的自動獲取

動態地磅首要任務就是對汽車重量數據的自動獲取，根據動態地磅的特點，要獲取稱重數 據，必須完成車輛從上衡判斷、有效稱量判斷、有 效數據處理、車輛下衡判斷等一系列任務。車輛上 衡過程判斷，分有開關判別和無開關判別兩種方 式。紅外開關判別、電磁開關判別、接近開關判別 等屬于有開關判別，它的特點是判別方式直觀，程 序設計簡單，缺點是需要增加開關電路，易受環境 條件影響造成故障，從而造成誤判。隨著計算機技 術的發展，越來越多的采用無開關自動判別，它的 特點是不需要增加任何電路，完全依靠程序設計語 言通過稱重臺面輸出信號的變化進行判別，因此要 求程序設計要精確、周密，對各種可能出現的情況 都要考慮周全，否則易造成判斷失誤，本系統采用 的是無開關判別。系統的硬件連接如圖1所示，計 算機通過串行口與稱重控制器連接（COM1,RS232 標淮，定時讀取稱重臺面信號，當檢測到有階躍信 號并大于設定值時，說明車輛已上稱重臺面。判斷 車輛上臺面后，還要及時準確地判斷出有效稱量數 據，有效數據的判斷有多種方法，根據車輛行駛的 特點，可采用取中值法獲取有效數據，并對數據進 行誤差處理，從而得到系統所需要的準確重量值。 自動獲取稱重數據的程序流程框圖如圖2所示。

三、其它信息的自動識別 重量信息的獲取，只是整個計量稱重系統的一 部分，只有與其它信息（如車輛號碼、收貨地點、 發貨地點、貨物類型等相結合，才能構成一完整 的計量稱重數據。 隨著信息識別技術和信息處理技 術的發展，使上述信息的自動識別變得簡單可靠。 本系統采用無線射頻識別技術（Radio Frequency Idenfication，RFID對動態汽車衡的車輛號碼、發 貨地點、收貨地點、貨物品種、駕駛員等進行自動 識別。無線射頻識別技術（RFID是一種非接觸 的自動識別技術，其基本原理是利用射頻信號和空 間耦合（電感或電磁耦合）或雷達反射的傳輸特 性，實現對被識別物體的自動識別。（RFID系 統包含電子標簽和閱讀器兩部分。RFID閱讀器 (讀寫器通過天線與RFID電子標簽進行無線通 信，可以實現對標簽識別碼和內存數據的讀出或?qū)?/span> 入操作。典型的閱讀器包含有高頻模塊(發送器和 接收器)、控制單元以及閱讀器天線。電子標簽又 稱為射頻標簽、應答器、數據載體；閱讀器又稱為 讀出裝置、掃描器、通訊器、讀寫器(取決于電子 標簽是否可以無線改寫數據)。電子標簽與閱讀器 之間通過耦合元件實現射頻信號的空間(無接觸)耦 合、在耦合通道內，根據時序關系，實現能量的傳 遞、數據的交換。在本系統中如圖1所示，RI4011 讀寫器與計算機的串型口（COM2，RS232標準） 連接，讀寫器讀取放置在車輛上的電子標簽（內存 儲動態地磅信息）識別碼，計算機接收到讀寫器 讀取的識別碼，從計算機建立的識別碼、動態地磅信息一一對應的數據庫中，得到動態地磅信 息。當運輸車輛的某一信息發生變化時，只要更換 已設置好的不同信息識別卡即可。信息識別系統程 序流程框圖如圖3所示。

四、微機動態地磅全自動無人值守的實現

信息識別技術應用于微機動態地磅，大大提 高了自動稱重的自動化程度，在自動獲取重量數據 的同時，并自動獲取車輛號碼、發貨地點、收貨地點、貨物種類、駕駛員及過衡日期、時間、速度等 信息，這些信息通過局域網系統傳遞到有關部門， 使信息資源得到共享，并對稱重信息數據進行綜合 管理，從而真正實現微機動態地磅稱重現場無人值守，微機動態地磅實現無人值守，提高了稱重 效率，解決了企業物流運輸在稱重檢斤環節的瓶 頸，杜絕了人為因素產生的計量糾紛和差錯，大大 節約了勞動力成本，為動態地磅的應用開辟了廣 闊的前景和領域。
